Marca:
Gigabyte

Modelo:

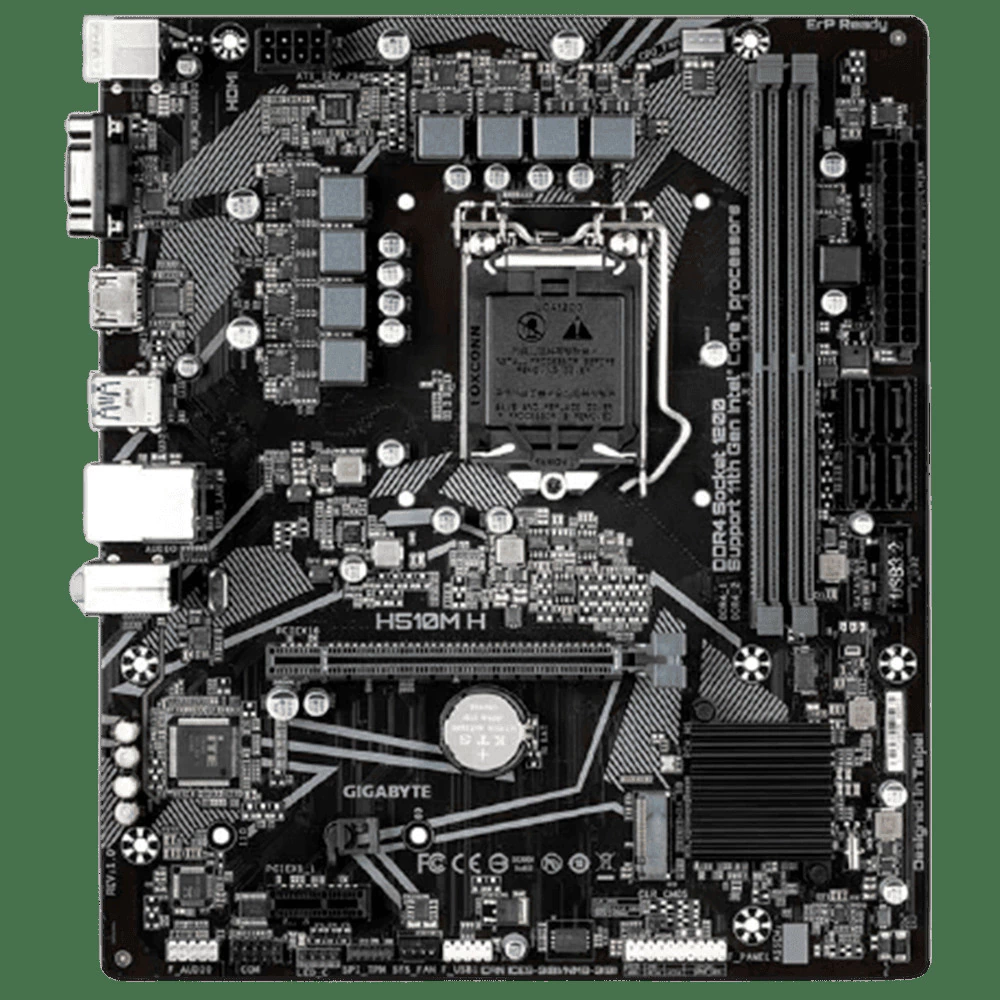

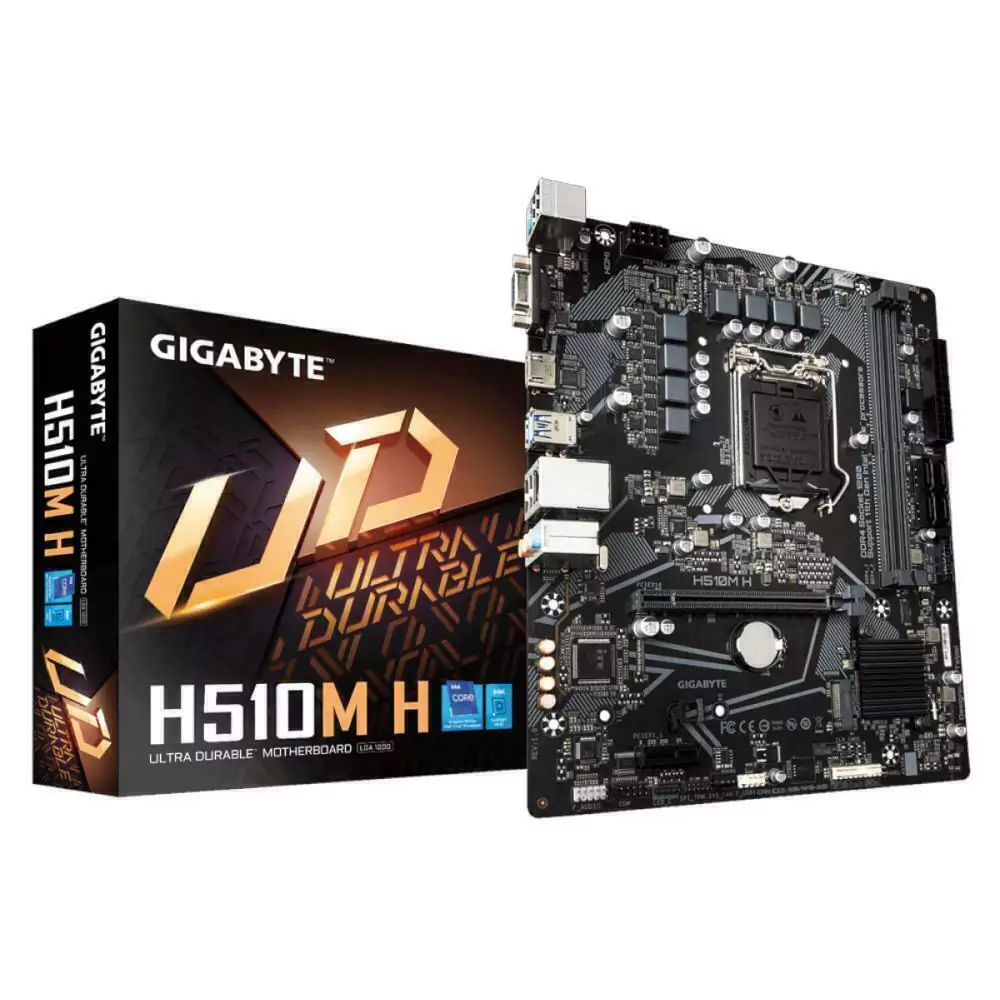

H510M H - REV 1.0

CPU:
Pacote LGA1200:
Processadores Intel Core i9 de 11ª geração / processadores Intel Core i7 / processadores Intel Core i5
Processadores Intel Core i9 de 10ª geração / processadores Intel Core i7 / processadores Intel Core i5 / processadores Intel Core i3 / processadores Intel Pentium/processadores Intel Celeron
* Limitado a processadores com Intel de 4 MB Smart Cache, família Intel Celeron G5xx5.
O cache L3 varia com a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset:
Chipset Intel H510 Express

Memória:
Processadores Intel Core i9 / i7 / i5 de 11ª geração :
suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz
Processadores Intel Core i9 / i7 de 10ª geração :
suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel Núcleo i5 / i3 / Pentium / Celeron processadores:
Suporte para DDR4 módulos de memória 2666/2400/2133 MHz
2 x soquetes DDR4 DIMM com suporte para até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo:
Processador gráfico integrado - suporte para gráficos HD Intel:
1 porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz
1 x porta HDMI, com suporte para resolução máxima de 4096x2160 @ 30 Hz
* Suporte para versão HDMI 1.4 e HDCP 2.3.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
Realtek Audio CODEC
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:
Chip Realtek GbE LAN (1 Gbit / 100 Mbit)

Slots de expansão:
1 x slot PCI Express x16, executando a x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
(O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.) *
* Suportado apenas por processadores de 11ª geração.
1 x slot PCI Express x1 (PCIEX1_1)
(O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)

Interface de armazenamento:
Chipset:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a PCIe 3.0 x4 / x2 SSD)
4 x conectores SATA de 6 Gb / s
* Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.

USB:
Chipset:
4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
6 portas USB 2.0 / 1.1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores I/O internos:
1 x conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador do sistema
1 x cabeçalho de tira LED RGB
1 x conector M.2 soquete 3
4 conectores SATA 6 Gb / s
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
1 x conector USB 2.0 / 1.1
1 x cabeçalho do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x jumper claro CMOS
＊ Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

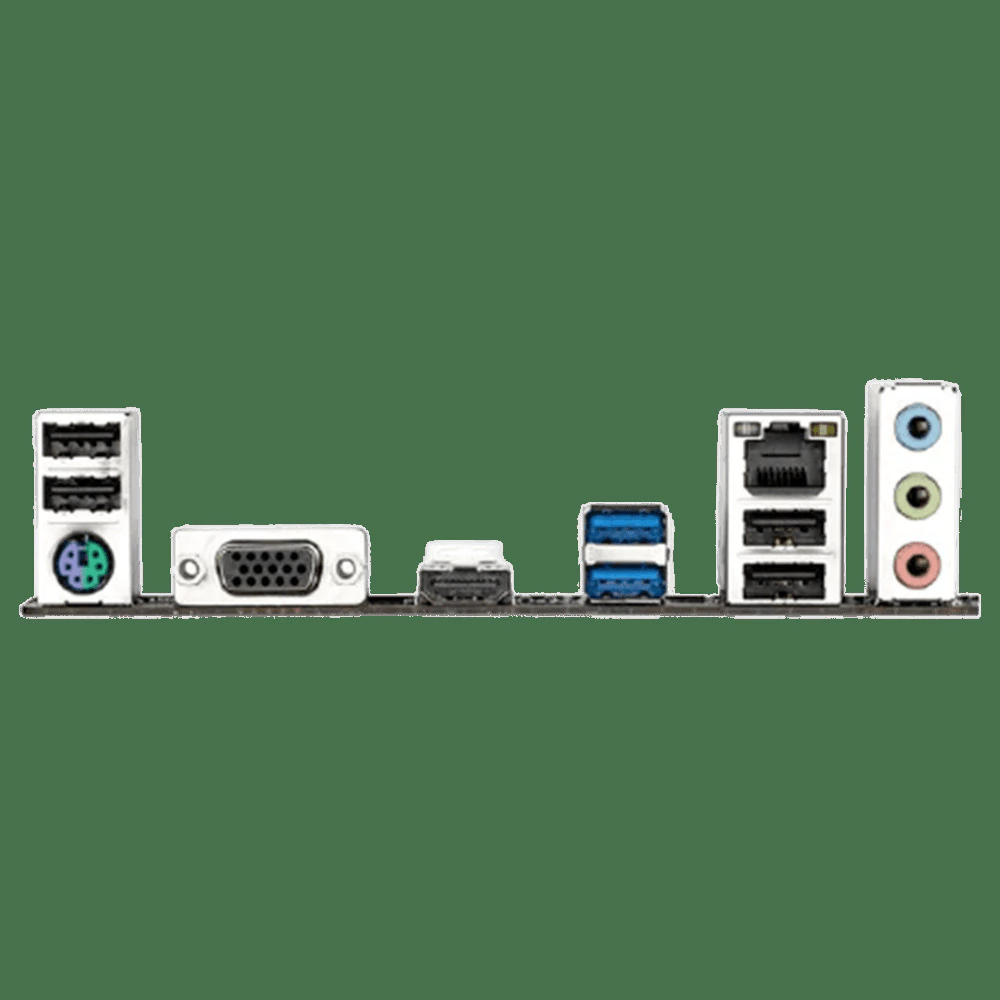

Conectores do painel traseiro:
1 porta de teclado / mouse PS / 2
1 porta D-Sub
1 porta HDMI
2 portas USB 3.2 Gen 1
4 portas USB 2.0 / 1.1
1 porta RJ-45
3 x conectores de áudio

Controlador I / O:
Chip controlador de I / O iTE

Monitoramento H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Alerta de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.

BIOS:
Flash 1 x 256 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON / OFF Carregar
Smart Backup
System Information Viewer
Suporte para Q-Flash
Suporte para instalação do Xpress

Software empacotado:
Norton Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek 8118

Sistema operacional:
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 21,0 cm
